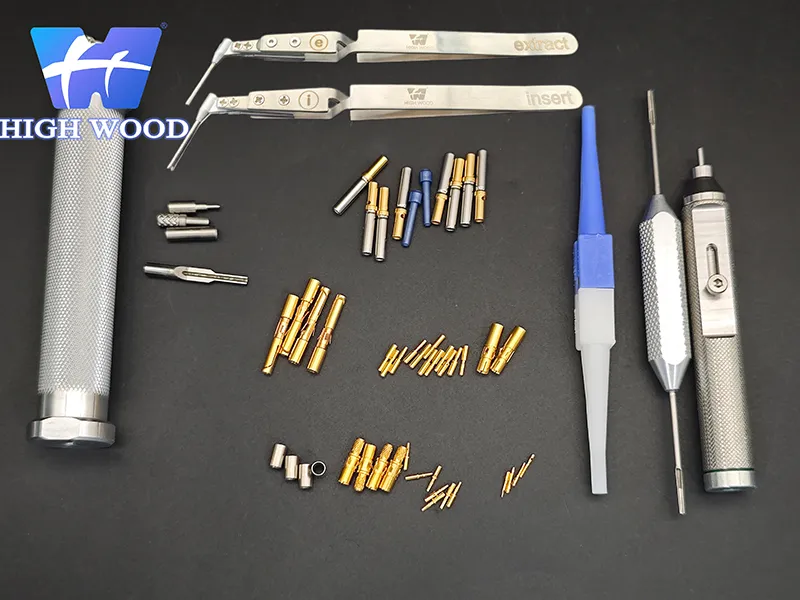

Аксессуары для разъемов и сборочные инструменты

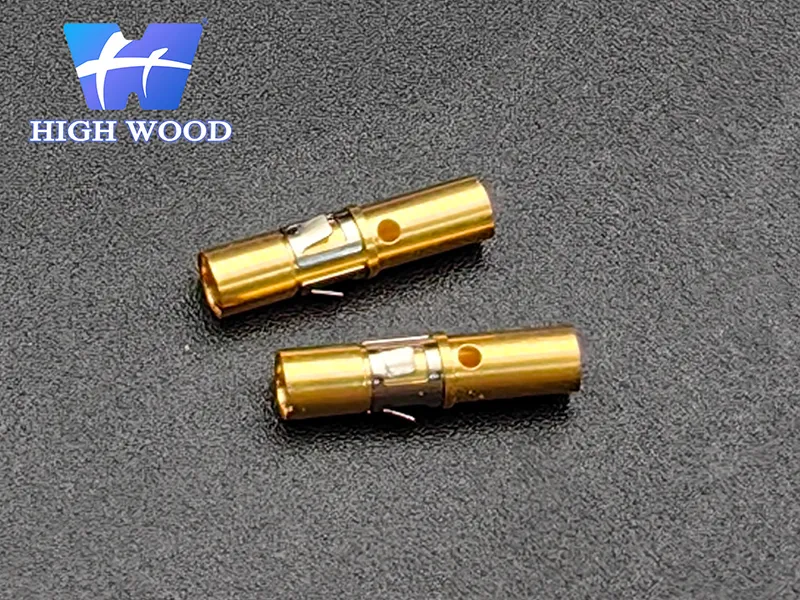

Гиперболоидные контакты (конструкция контакта с двояковогнутой поверхностью)
- Конструкция: несколько гибких металлических прямых проводников (проволок) с золотым или серебряным покрытием, натянутых по однозаходной спирали с образованием гиперболоидной формы. Проволоки расположены под углом к продольной оси. При введении штыря они, сохраняя напряженное состояние, деформируются как в радиальном, так и в осевом направлении, формируя несколько независимых путей прохождения тока. Даже при обрыве одной из проволок электрическая проводимость сохраняется.
- Основные преимущества: низкое контактное сопротивление, малое усилие сочленения, минимальный износ и длительный срок службы. В условиях сильной вибрации или ударных нагрузок длительность кратковременного прерывания электрического контакта составляет менее 1 мкс.
- Применение: аэрокосмические системы, оборонное оборудование, оборудование для нефтеразведки и медицинские устройства, предъявляющие особо высокие требования к надежности и долговечности компонентов.
Контакты типа Twist Pin (контакты с витым штырем)
- Конструкция: изготавливаются из 10 скрученных проволок: 3 внутренних из чистой меди и 7 внешних из бериллиевой бронзы. Концы скрученных проволок спаиваются, а на центральной части формируется утолщение. Конструкция имеет диаметр контакта, превышающий диаметр ответного отверстия, благодаря чему формируется стабильный семиточечный электрический контакт. Обжимная конструкция задней части создает необходимую механическую прочность и устойчивость к усилию на растяжение более 30 Н.
- Основные преимущества: высокая упругость и устойчивость к вибрационным и ударным нагрузкам с ускорением до 150 g, а также до 3000 циклов воздействия. Конструкция контактов позволяет выдерживать до 10 000 циклов сочленения/расчленения без потери качества. Совместимы как с жесткими, так и с гибкими контактными гнездами.
- Применение: испытательное оборудование, железнодорожные системы, интеллектуальные устройства и промышленные разъемы общего назначения.

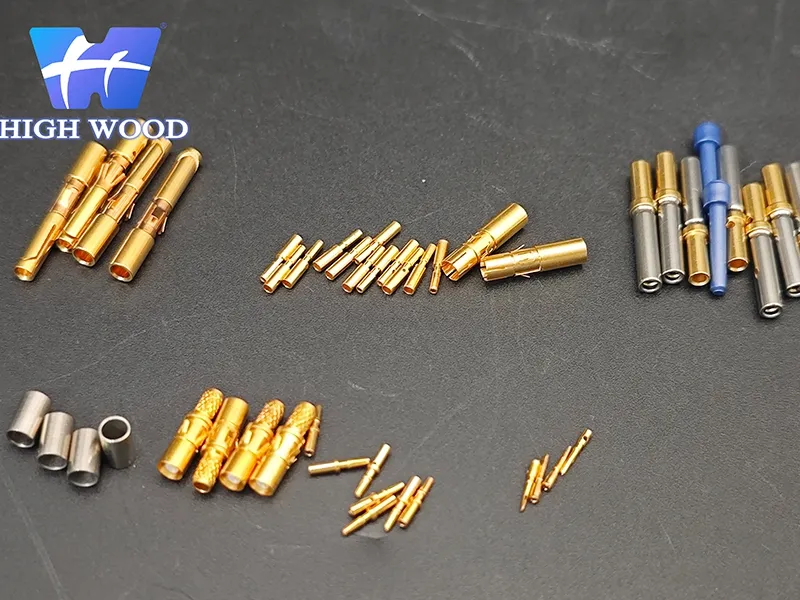

Мы предлагаем полный ассортимент стандартных контактных решений для основных серий военных и промышленных разъемов, полностью совместимых с широко применимыми отраслевыми стандартами:
| Серия | Соответствие стандартам | Область применения | Особенности |
| MIL-DTL-38999 | Цилиндрические разъемы военного стандарта (Mil-Spec) | Аэрокосмическая отрасль, оборонные и морские системы | Высокая виброустойчивость, герметичность, коррозионная устойчивость, возможность передачи высокоскоростных сигналов и больших токов |
| MIL-DTL-26482 | Миниатюрные цилиндрические разъемы военного стандарта (Mil-Spec) | Бортовое оборудование, тактические радиосистемы | Компактные размеры, высокая надежность, высокая плотность интеграции сигнальных контактов |
| M80/HWC | Британские стандарты и стандарты военной промышленности | Железнодорожное оборудование, промышленность, испытательные системы | Высокая точность, увеличенный ресурс циклов сочленения/расчленения, совместимость с модульными и стандартизированными интерфейсами |
Помимо стандартных серий разъемов, мы предлагаем услуги по индивидуальной разработке электрических контактов для разъемов промышленного и военного класса. Все компоненты могут разрабатываться на основе предоставленных заказчиком образцов, чертежей или технических параметров, включая номинальные значения тока и напряжения, контактное сопротивление, диапазон усилия сочленения, материалы покрытия и размерные допуски.
Возможности индивидуальной разработки- Варианты материалов и покрытий: в качестве основных материалов используются медные сплавы и бериллиевая бронза. Доступны различные варианты покрытий, включая золото, серебро и палладий-никелевое покрытие.

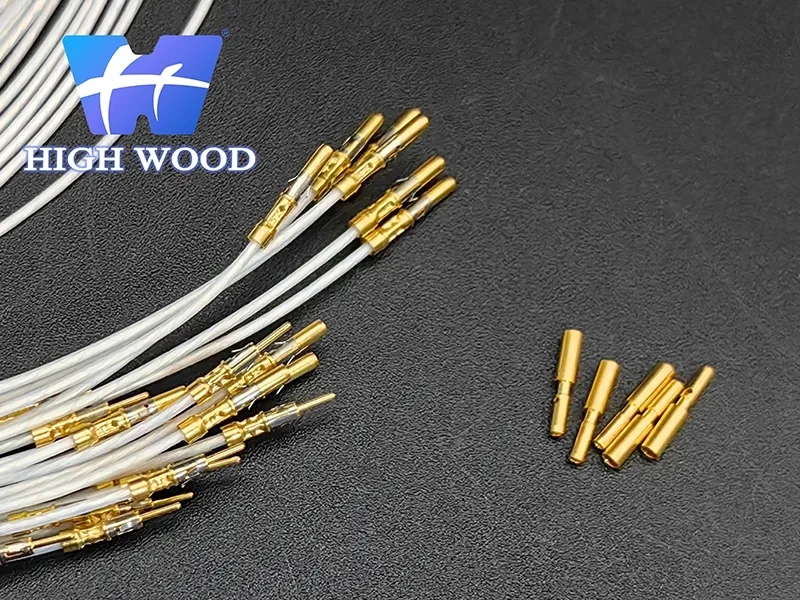

- Варианты конструкции: доступны гиперболоидные контакты, контакты типа Twist Pin и контакты с корончатой пружиной. В зависимости от области применения могут использоваться различные типоразмеры контактных выводов и способы монтажа, включая обжим, пайку и разъемы для установки на печатную плату (PCB).
- Оптимизация характеристик: в соответствии с конкретными требованиями могут быть оптимизированы такие параметры, как уровень виброустойчивости, выдерживаемые температуры, ресурс циклов сочленения/расчленения и устойчивость к воздействию окружающей среды (соляной туман, влажность, коррозия).
Поддержка на всех этапах заказа
Сотрудничество с High Wood снимает с вас большинство обязанностей по подбору компонентов и поиску поставщиков, ведь мы обеспечиваем полный комплекс технической поддержки: от проектирования и изготовления прототипов до серийного производства. Готовая продукция проходит испытания и сертификацию в соответствии с требованиями конкретной области применения.
