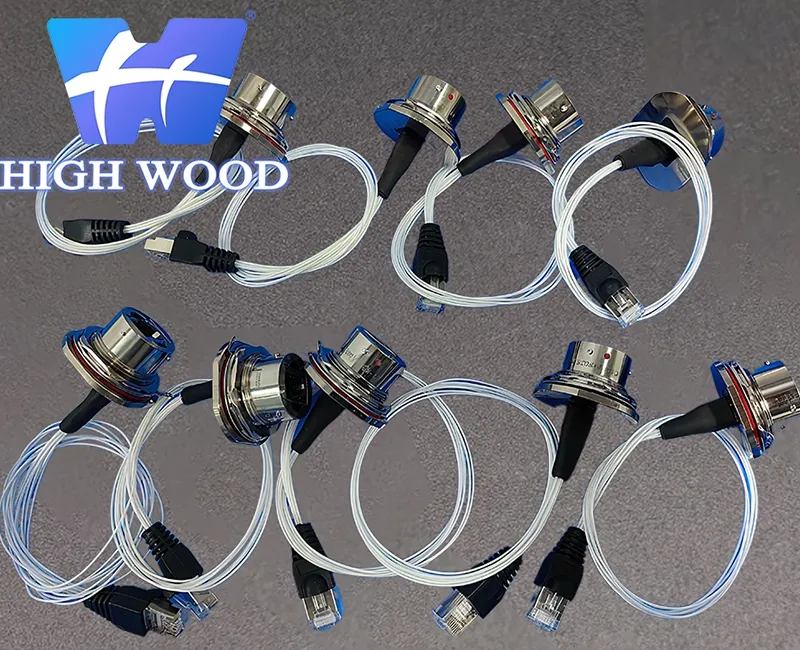

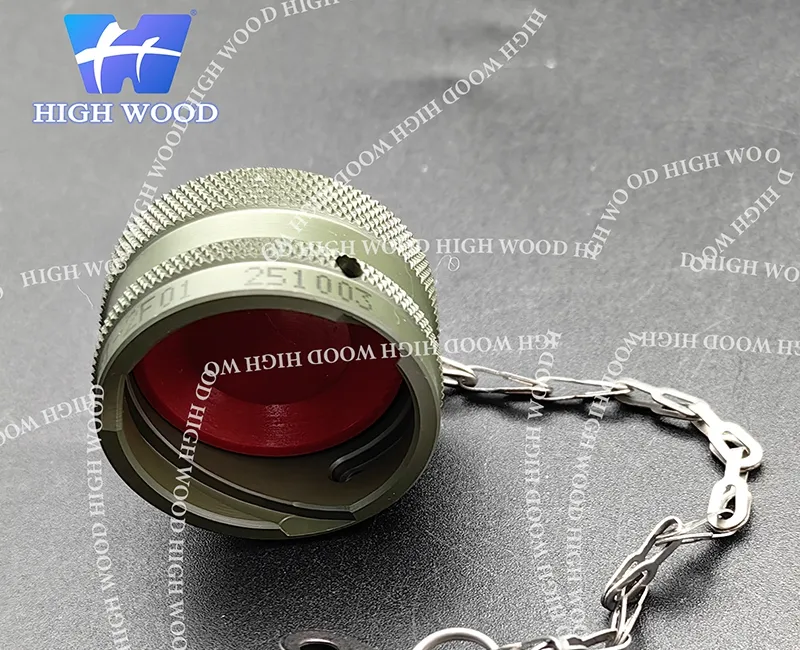

Цилиндрические байонетные разъемы, серия YW

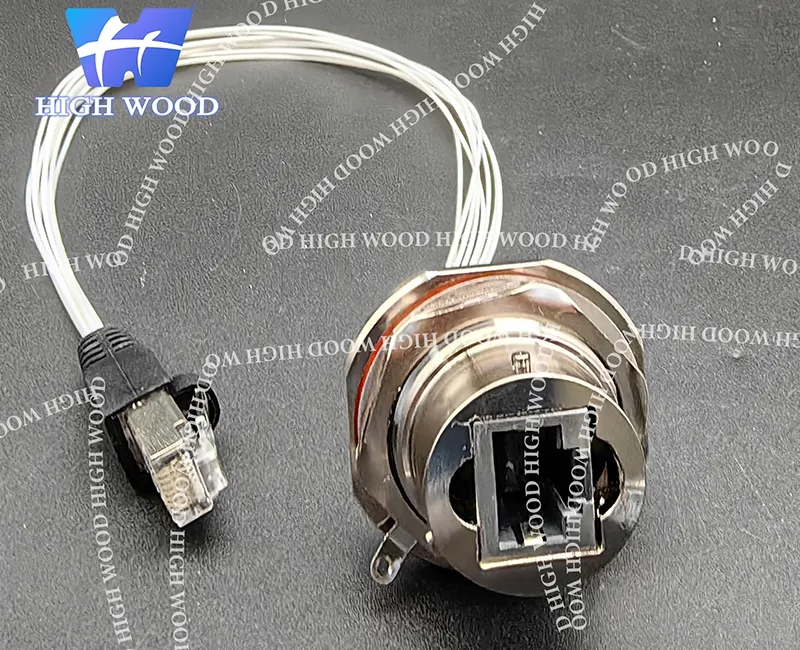

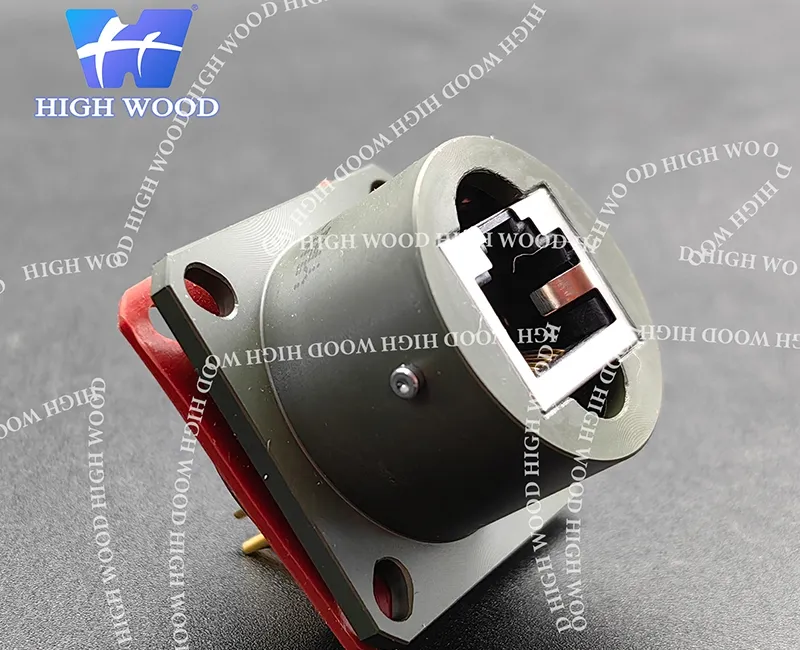

Байонетные круглые разъемы серии YW напрямую интегрируются со стандартными интерфейсами RJ45, USB, Mini USB и IEEE 1394. Конструкция этих круглых соединителей включает в себя байонетные соединения, преимущества которых заключаются в быстром монтаже и возможности многократного подключения/отключения.
Разъемы соответствуют требованиям к размерам и характеристикам стандартов MIL-DTL-26482 и MIL-DTL-38999 и подходят для промышленного и военного оборудования. Доступно несколько типов исполнения, включая изменение количества контактов, использование различных систем изоляции, установку экранирования и настройку других параметров в зависимости от требуемых условий эксплуатации.
Технические параметры
| Условия эксплуатации | Допустимые температуры | От -55 °C до +125 °C |
| Испытание воздействием влаги | 90–95 % при 40 °C | |
| Степень защиты (RJ45) | IP65 | |
| Механические характеристики | Вибрация | 10–2000 Гц, 147 м/с² |
| Механический удар | 490 м/с² | |
| Ресурс сочленения | ≥500 циклов | |
| Электрические характеристики | Рабочее напряжение | RJ45: 150 В USB/Mini USB: 30 В IEEE 1394: 40 В |
| Номинальный ток | RJ45: 1,5 А USB/Mini USB: 1,0 А IEEE 1394: 1,5 А | |
| Сопротивление контакта | RJ45: ≤20 мОм USB: ≤30 мОм IEEE 1394/Mini USB: ≤50 мОм | |
| Сопротивление изоляции | ≥5000 МОм | |
| Диэлектрическая прочность (DWV) | RJ45: 1000 В USB/Mini USB/IEEE 1394: 500 В | |
| Передача данных | Вносимые потери (RJ45) | 0,3 дБ при 100 МГц |
| Ослабление перекрестных помех (RJ45) | 40 дБ при 100 МГц | |
| Волновое сопротивление (RJ45) | 100 Ом | |
| Скорость передачи данных (RJ45) | 1000 Мбит/с | |
| Соответствие стандартам | Соответствует стандартам USB 2.0 и IEEE 1394 |
Особенности серии
- Байонетные цилиндрические разъемы оснащаются механизмом быстрого байонетного сочленения для быстрого сочленение и фиксации без самопроизвольного ослабления в процессе эксплуатации.
- Разъемы имеют высокую степень защиты от проникновения влаги и пыли, что позволяет использовать их в сложных условиях эксплуатации на открытом воздухе.
- Конструкция разъемов устойчива к воздействию высоких и низких температур, вибрации и ударным нагрузкам.
- Встроенные интерфейсы передачи данных позволяют повысить степень интеграции системы и упростить организацию кабельных соединений.
- Золотое покрытие контактов дополнительно повышает электропроводность разъема, минимизируя потери при передаче данных.
- Использование материалов с высокой стойкостью к коррозии и старению гарантирует длительный срок службы при эксплуатации вне помещений.
- Конструкция с защитой от ошибочной ориентации позволяет проще устанавливать разъем в устройство, даже в условиях низкой освещенности помещения.
