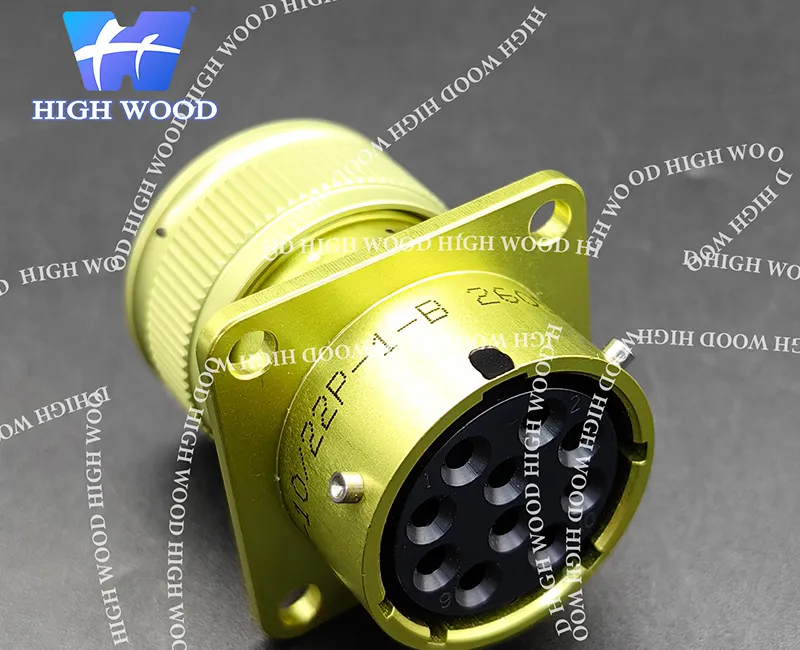

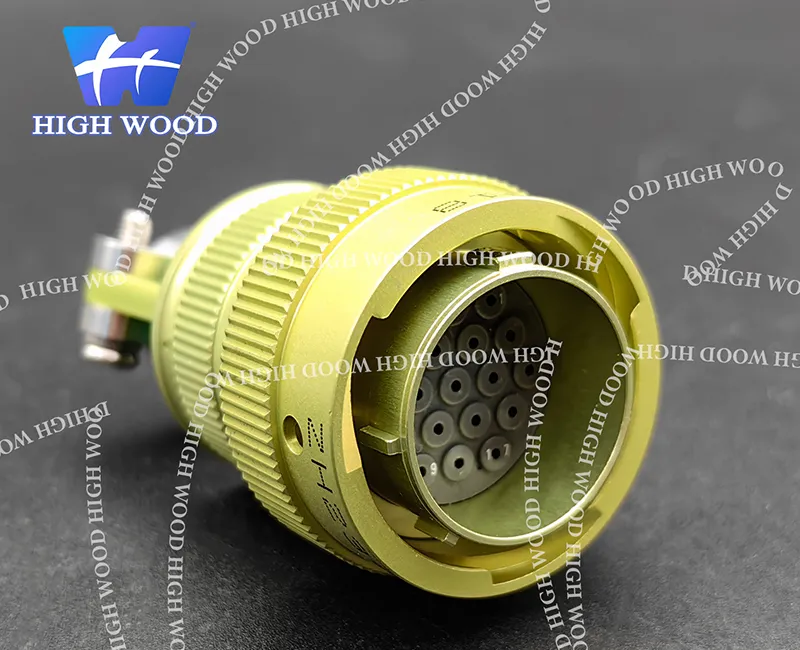

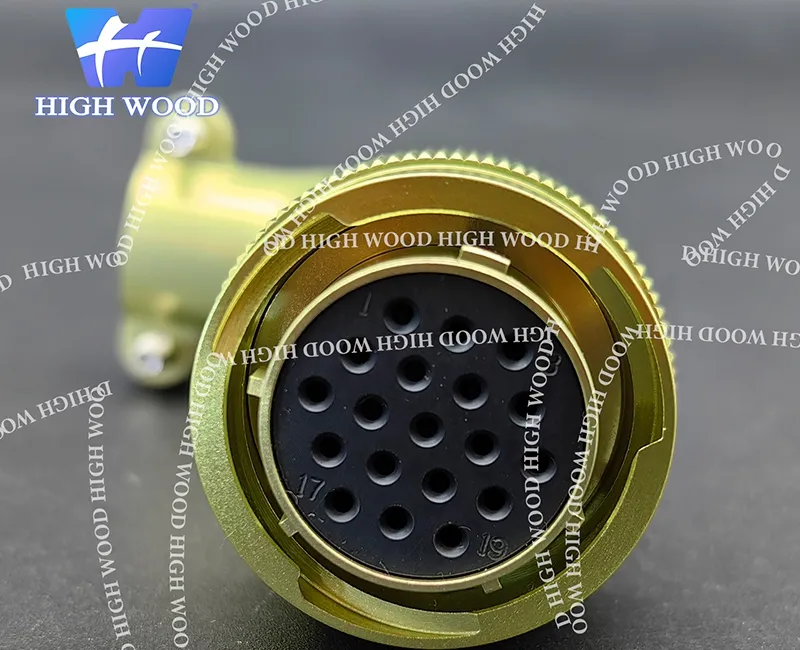

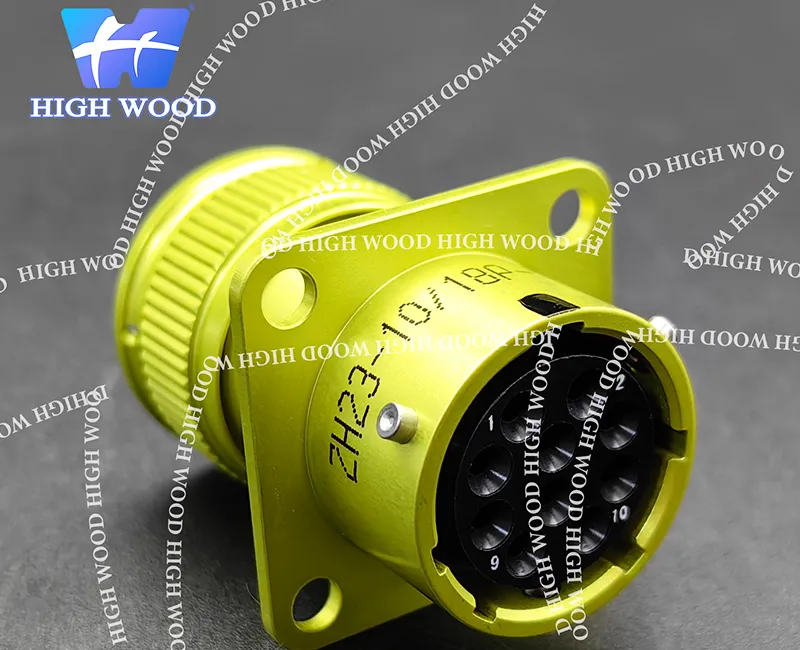

Цилиндрические разъемы повышенной устойчивости к воздействию окружающей среды серии ZH23
Цилиндрические электрические разъемы серии ZH23 – это прямой аналог российской серии разъемов СНЦ23. Ключевой особенностью является наличие байонетной системы сочленения и системы защиты спятью пазами от неправильного подключения, что предотвращает ошибочное сопряжение разъемных частей.
Разъемы серии ZH23 предназначены для низкочастотных цепей переменного и постоянного тока в военной технике, аэрокосмических системах и промышленной автоматике. Кабельная часть может быть изготовлена без кожуха, с прямым или угловым кожухом и в других конфигурациях, в зависимости от требуемых параметров.
Технические параметры
| Условия эксплуатации и механические характеристики | |
| Допустимые температуры | От -60 °C до +200 °C |
| Вибрация | 1–5000 Гц, 40 g RMS |
| Механический удар | Одиночный удар: 500 g (пиковое значение) Многократный удар: 150 g (пиковое значение) |
| Ресурс сочленения | 500 циклов |
| Электрические характеристики | ||
| Класс эксплуатации | Рабочее напряжение | Диэлектрическая прочность (DWV) |
| Класс эксплуатации A | 700 В | 2100 В |
| Класс эксплуатации B | 500 В | 1850 В |
| Класс эксплуатации C | 400 В | 1600 В |
| Электрические характеристики контактов | ||
| Диаметр контакта | Номинальный ток | Макс. сопротивление контакта |
| Ø1,0 мм | 11 А | ≤40 мОм |
| Ø1,5 мм | 20 А | ≤2,5 мОм |
| Ø2,0 мм | 35 А | ≤1,6 мОм |
| Условия эксплуатации и стандарты | |
| Сопротивление изоляции | ≥5000 МОм |
| Испытание в соляном тумане | 96 ч |
| Испытание воздействием влаги | 95–98 % относительной влажности при температуре 40–65 °C |
| Соответствие стандартам | ГЕО.364.241ТУ, Q/3E20005-2003 |
Особенности серии
- Разъемы серии ZH23 разработаны специально для тяжелых условий эксплуатации и выдерживают длительное воздействие влаги, жары и пыли.
- Специальная конструкция с пятью направляющими ключами предотвращает неправильное сочленение и обратную установку разъемов, повышая безопасность подключения.
- Байонетный механизм значительно ускоряет сочленение/расчленение, упрощает монтаж и замену компонентов.
- Конструкция контактов с задним извлечением позволяет индивидуально демонтировать и заменять отдельные контакты, снижая трудозатраты и стоимость технического обслуживания.
