Разъемы со стоечно-блочным соединением стандарта ARINC600

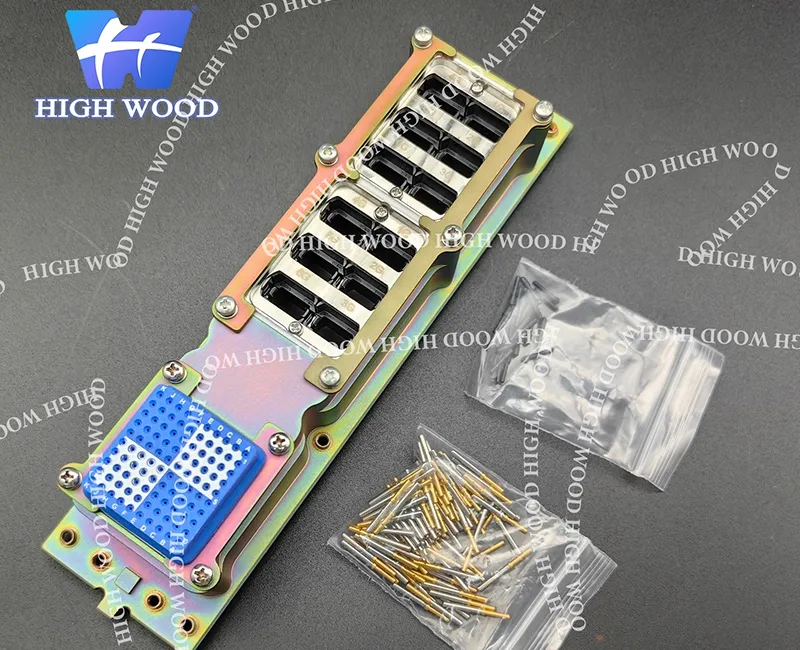

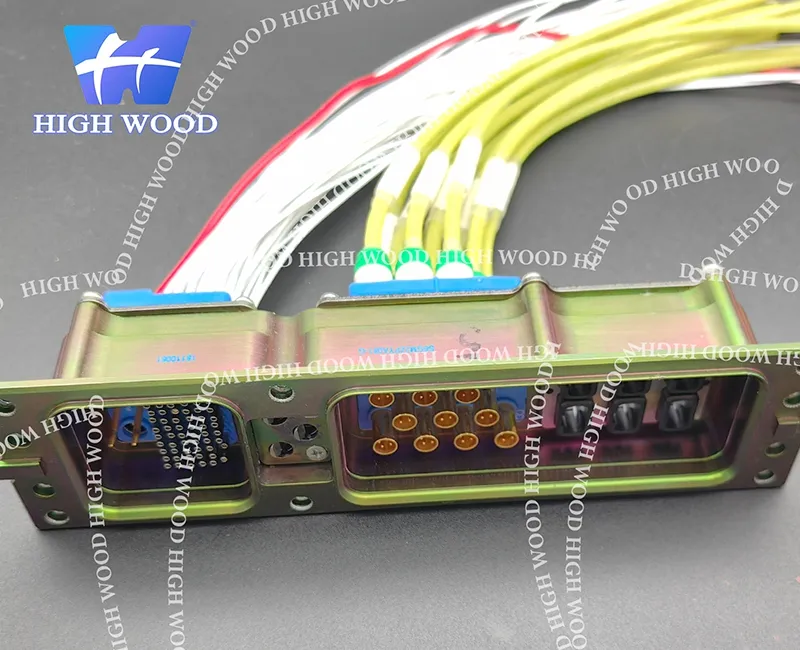

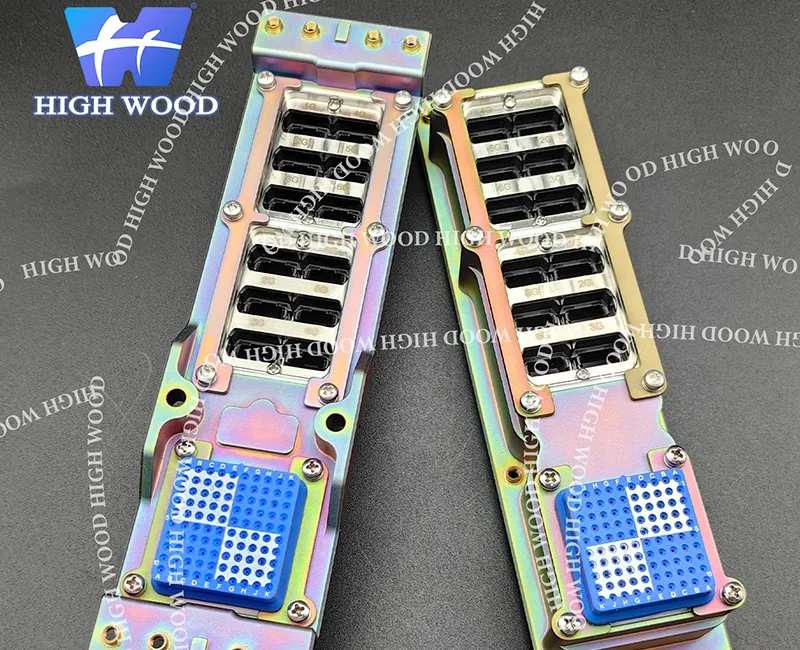

Прямоугольные стоечно-блочные разъемы имеют модульную конструкцию с металлическим каркасом, позволяющую устанавливать различные типы контактов в одном корпусе разъема. Благодаря удобной конструкции можно легко сконфигурировать низкочастотные сигнальные контакты, силовые контакты, высокоскоростные дифференциальные линии, радиочастотные коаксиальные контакты, а также оптоволоконные контакты различного калибра для создания системы под определенные потребности оборудования. Сама же система состоит из корпуса на несколько вставок, сменных вставок с контактами и направляющих.
Разъемы со стоечно-блочным соединением High Wood соответствуют стандарту ARINC 600 (стандарт на прямоугольные соединители для авиационной отрасли) и часто используются в системах связи, бортовых компьютерах самолетов и оборудовании для навигации.
| Материалы | |
| Материал корпуса и покрытие | Алюминиевый сплав/кадмиевое или никелевое покрытие |
| Изолятор | Термопластичный материал |
| Уплотнения | Силиконовая резина |
| Контакты | Медный сплав с золотым покрытием |
| Механические характеристики | |
| Ресурс сочленения | 500 циклов |
| Механический удар | 50 g, 11 мс, полусинусоидальный импульс |
| Вибрация | 15–2000 Гц, PSD 0,126 g²/Гц, общее время 6 часов |
| Устойчивость к вибрациям | 15–2000 Гц, PSD 0,201 g²/Гц, общее время 7,5 часов |
| Условия эксплуатации | |
| Допустимые температуры | Оптоэлектронные разъёмы: от -55°C до +85°C Электрические разъёмы: от -65°C до +150°C |
| Испытание в соляном тумане | Корпус с кадмиевым покрытием: 500 часов Корпус с никелевым покрытием: 96 часов |
| Устойчивость к жидкостям | Устойчивость к авиационному топливу, гидравлическим жидкостям и охлаждающим составам |
| Электрические характеристики | |
| Сопротивление изоляции | ≥5000 МОм при 500 В постоянного тока |
| Характеристики контактов | |||
| Размер контакта | Сечение провода (AWG) | Номинальный ток (А) | Сопротивление контакта (мОм) |
| Размер 22D | 22 | 5 | ≤ 11 |
| 24 | 3 | ≤ 11 | |
| 26 | 2 | ≤ 11 | |
| Размер 20 | 20 | 7.5 | ≤ 8,5 |
| 22 | 5 | ≤ 8,5 | |
| 24 | 3 | ≤ 8,5 | |
| Размер 16 | 16 | 13 | ≤ 5 |
| 18 | 10 | ≤ 5 | |
| 20 | 7.5 | ≤ 5 | |
| Размер 12 | 12 | 23 | ≤ 2,5 |
| 14 | 17 | ≤ 2,5 | |
| Размер 10 | 10 | 40 | ≤ 1,2 |
| Размер 8 | 8 | 53 | ≤ 0,7 |
| Размер 4 | 6 | 80 | ≤ 0,35 |
| Электрические характеристики контактов | |||||
| Параметр | Размер 16 | Размер 12 | Размер 10 | Размер 8 | Размер 4 |
| Диэлектрическая прочность на уровне моря (DWV) | 1500 В | 1500 В | 1500 В | 1500 В | 1500 В |
| Диэлектрическая прочность на высоте 30 480 м (DWV) | 500 В | 500 В | 500 В | 500 В | 500 В |
| Номинальный ток | 13 А | 23 А | 40 А | 53 А | 80 А |
- Высокая плотность размещения контактов, балгодаря чему разъем подходит для компактных устройств.
- Различные комбинации изоляторов и корпусов позволяют адаптировать разъемы под различные требования.
- Поддерживается установка смешанных типов контактов, включая: низкочастотные сигнальные, силовые, высокоскоростные дифференциальные, радиочастотные и оптические контакты. Разные типы контактов позволяют передавать различные типы сигналов.
- Высокоскоростные дифференциальные контакты типоразмера 8# поддерживают скорость передачи данных до 1,65 Гбит/с.
- Коаксиальные контакты типоразмера 8 в стандартном исполнении работают на частотах до 500 МГц, а версии с плавающей конструкцией позволяют расширить диапазон рабочих частот до 18 ГГц.
