Цилиндрические разъемы стандарта MIL-DTL-26482 Series II с обжимными контактами

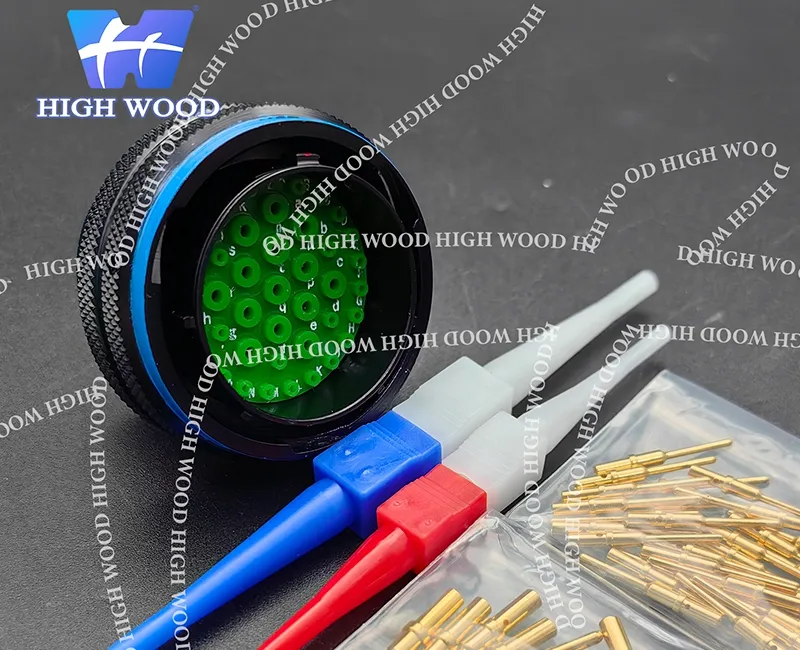

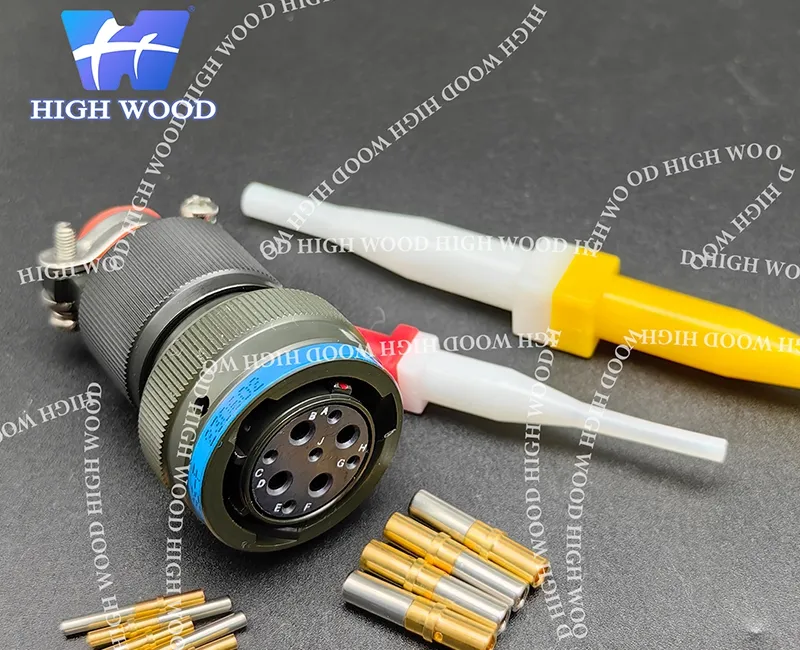

Круглые разъемы MIL-DTL-26482 серии II – это серия миниатюрных соединителей цилиндрической формы с байонетным замком и обжимными контактами с задним извлечением. Разъем является усовершенствованной версией серии I. Помимо стандартной защиты контактов в корпусе также присутствует экранирование от электромагнитных и радиочастотных помех (EMI/RFI) и универсальная система уплотнений, что дает разъему возможность работать даже в условиях с повышенной влажностью, пылеобразованием и теплом.

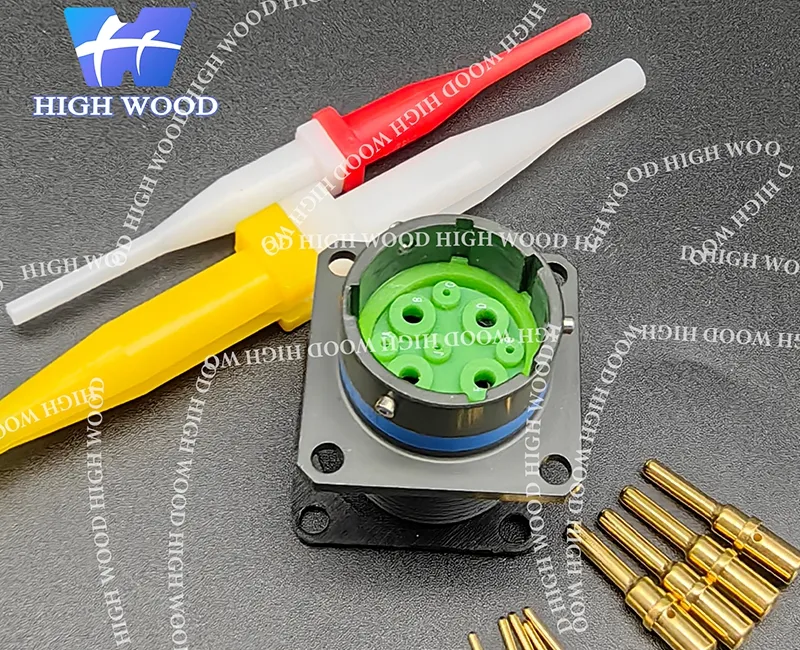

Разъемы MIL-DTL-26482 Series II могут быть гибко настроены в соответствии с рабочими условиями. В частности, варианты настройки включают в себя 3 варианта материала корпуса, 9 типоразмеров, 4 варианта защитного покрытия поверхности, 2 типа вилок (штекеров), 4 типа крепления розеточных частей, 3 конфигурации контактов, а также более 30 вариантов расположения контактов. За счет широких возможностей для кастомизации разъем пользуется большим спросом при изготовлении оборудования коммерческого, военного и аэрокосмического назначения.
| Условия эксплуатации | Допустимые температуры | Класс W: от -55°C до +175°C Классы L/A/S: от -55°C до +200°C |
| Испытание в соляном тумане | Класс A: 48 часов Класс L: 96 часов Класс W: 500 часов Класс S: 1000 часов | |
| Механические характеристики | Материал корпуса | Алюминиевый сплав, медный сплав, нержавеющая сталь |
| Ресурс сочленения | Стандартные модели: ≥500 циклов Модель MS3475: ≥250 циклов | |
| Механический удар | 294 м/с² | |
| Вибрация | 10–2000 Гц, 196 м/с² | |
| Экранирование от радиочастотных помех (EMI) | 100 МГц–1 ГГц: ослабление от 65 дБ до 45 дБ | |
| Допустимый диапазон проводников и номинальный ток | Размер 20 | 0,2–0,5 мм², 3–7,5 А |
| Размер 16 | 0,5–1,25 мм², 7,5–13 А | |
| Размер 12 | 2,0–3,15 мм², 17–23 А |

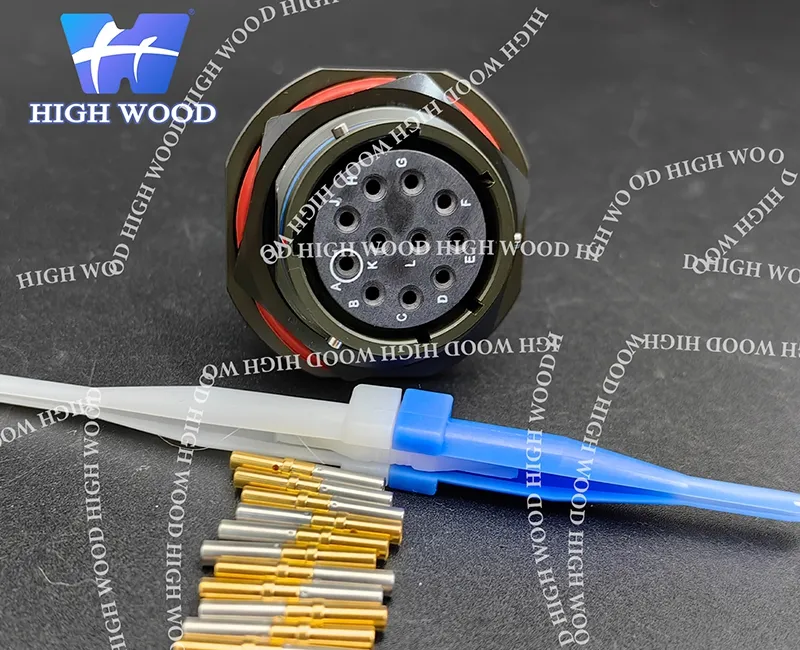

- Байонетная или, по-другому, штыревая система сочленения позволяет легко и быстро расчленять/сочленять разъем с объектом.
- Конструкция разъема включает в себя съемные позолоченные контакты, что упрощает техническое обслуживание и обеспечивает стабильную электропроводность.
- Высокая плотность контактов позволяет размещать множество контактов в компактном корпусе оборудования.
- Экранирование EMI/RFI предотвращает воздействие электромагнитных и радиочастотных помех и гарантирует стабильную работу аппаратуры.
- Герметичная конструкция интерфейса соединения повышает устойчивость к воздействию окружающей среды и дополнительно увеличивает надежность электрического соединения.
