Микроразъемы серии HWC с шагом контактов 2 мм
Аналоги разъемов CMM/M80

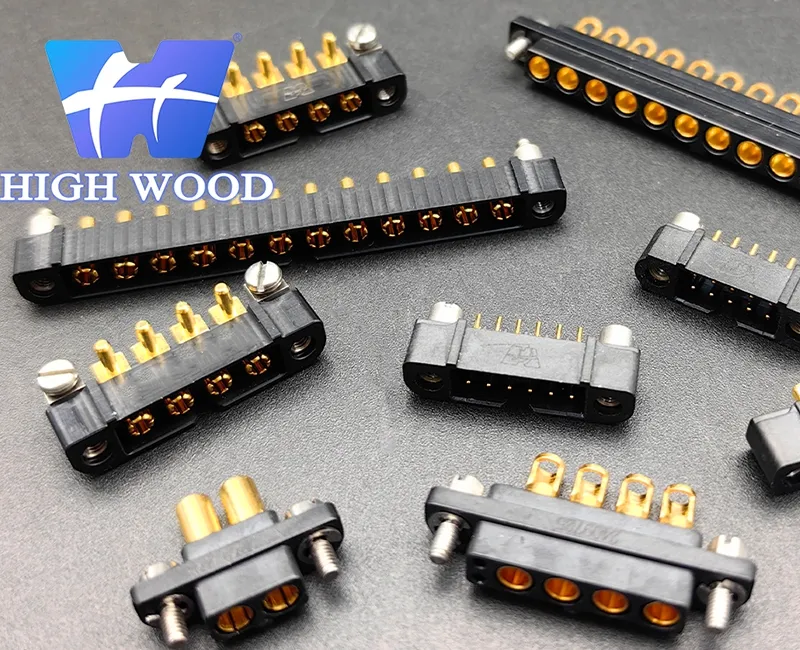

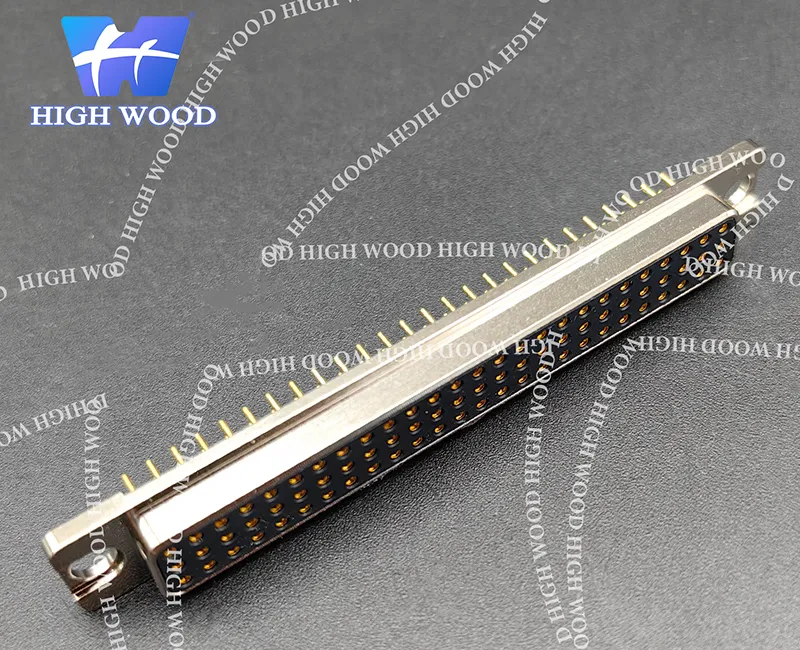

Разъемы серии HWC и HW-M80 – это компактные прямоугольные многоконтактные соединители с шагом контактов всего 2 мм. Данные типы электрических разъемов соответствуют требованиям американского стандарта MIL-DTL-55302F и британского стандарта BS 9525 F0033 (для двухрядных разъемов печатных плат с шагом 2 мм). Поддерживаемые типы сочленения: «плата–плата», «кабель–кабель», «кабель–плата».
Микроразъемы серии HWC применяются в военной, аэрокосмической и другой высокотехнологичной аппаратуре компактного размера, подверженной высокой вибрации, ударным нагрузкам и другим видам климатических и механических воздействий.
Технические параметры низкочастотных контактов (LF-контакты)
| Материалы | ||
| Изолятор | Специальный PPS (полифениленсульфид), класс горючести UL 94-V0 Материал устойчив к воздействию радиации, не поглощает влагу и не имеет в составе кислорода Примечание: характеристики PPS материала признаны пригодными для космической техники | |
| Низкочастотные контакты для монтажа на печатную плату | Корпус/вывод: медный сплав/никель с золотым покрытием Контакт гнезда: бериллиевая медь/никель с золотым покрытием | |

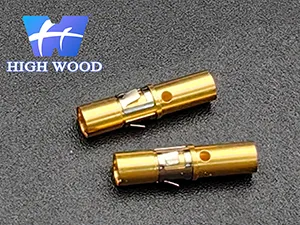

| Обжимные низкочастотные контакты | Корпус: медный сплав/никель с золотым покрытием Контакт гнезда: бериллиевая медь/никель с золотым покрытием | |
| Крепления | Винты-фиксаторы: нержавеющая сталь Защелка: бериллиевая медь/никелированное покрытие (только модели HWC 100/200) | |
| Электрические характеристики | |
| Рабочий ток на контакт | 3 А при 25°C 2,2 А при 85°C |
| Рабочее напряжение (на уровне моря) | 800 В постоянного тока |
| Диэлектрическая прочность (DWV) | 1200 В постоянного тока |
| Начальное сопротивление контакта | ≤10 мОм |
| Сопротивление изоляции | ≥1000 МОм |
| Механические характеристики | |
| Ресурс сочленения | 500 циклов |
| Усилие для установки/извлечения контакта | 0,2–2 Н |
| Удерживающее усилие контакта в изоляторе | ≥10 Н |
| Кол-во замен контакта в изоляторе | 3 цикла (только для обжимных контактов) |
| Условия эксплуатации | |
| Допустимые температуры | От -55°C до +125°C |
| Вибрация | 0,75 мм, 10 g RMS, 6 часов случайной вибрации с наложенной синусоидальной составляющей |
| Механический удар | 100 g в течение 6 мс |

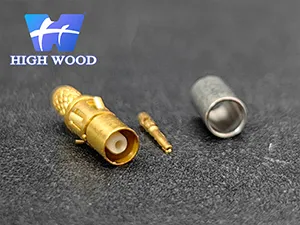

Технические параметры высокочастотных контактов (HF/HP-контакты)
| Материалы | |
| Подпружиненные элементы | Бериллиевая медь с золотым покрытием |
| Другие металлические элементы | Медный сплав |
| Изолятор | PTFE (политетрафторэтилен) |
| Фиксирующая скоба | Бериллиевая медь с никелевым покрытием |
| Механические характеристики | |
| Ресурс сочленения | 500 циклов |
| Усилие для установки/извлечения контакта | 0,50–5 Н |
| Условия эксплуатации | |
| Допустимые температуры | От -55°C до +125°C |
| Испытание в соляном тумане | 96 часов |
| Испытание воздействием влаги | 56 дней при относительной влажности 90% |
| Электрические характеристики (HP контакты) | |
| Сопротивление контакта | ≤6 мОм |
| Диэлектрическая прочность на уровне моря (DWV) | 1000 В (RMS) |
| Номинальное напряжение | 180 В переменного тока/500 мА |
| Электрические характеристики (HF контакты) | |
| Волновое сопротивление | 50/75 Ом |
| Сопротивление изоляции | ≥10 000 МОм при 250 В постоянного тока |
| КСВН (коэффициент стоячей волны по напряжению) | ≤1,05 + 0,04F (ГГц) |
Особенности разъемов серии HWC

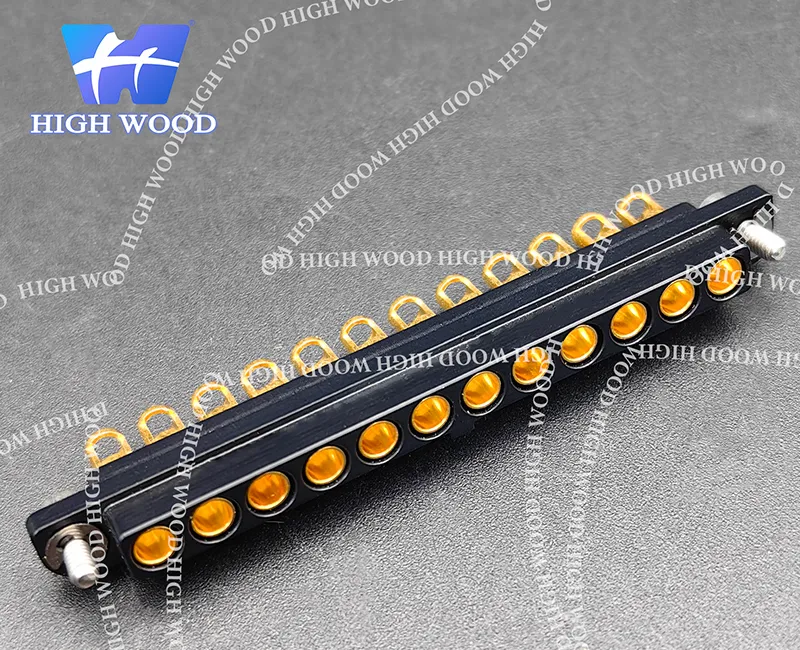

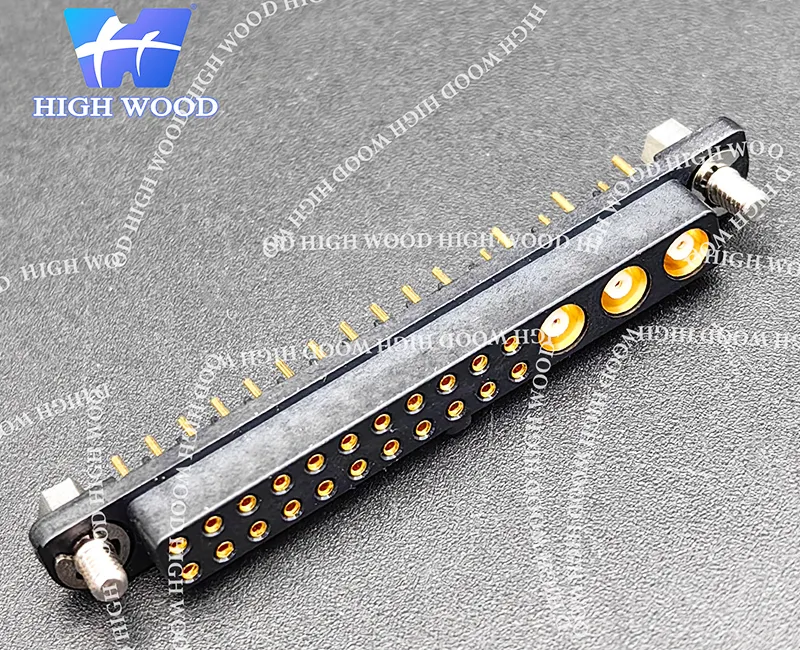

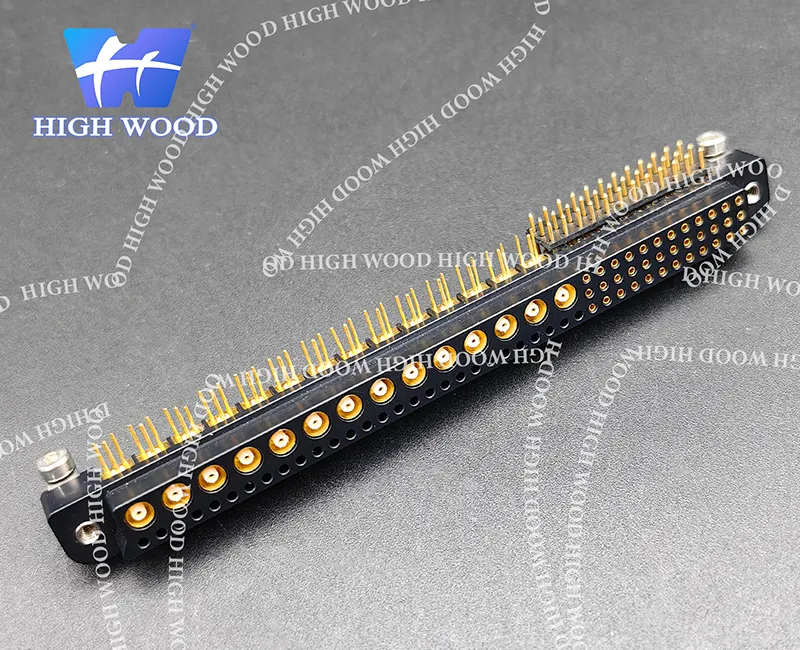

- В одном разъеме могут комбинироваться низкочастотные (LF), высокочастотные (HF) и силовые (HP) контакты. Один комбинированный разъем способен заменить два или три отдельных устройства, сокращая количество соединений в системе.
- В зависимости от своей конструкции и набора контактов разъемы серии HWC позволяют уменьшить занимаемую площадь на печатной плате до 40%, снизить общий объем системы до 60% и уменьшить массу на 20–50% по сравнению с традиционными системами.
- Также доступны различные типы крепления разъема, включая подпружиненные защелки и встроенные механизмы фиксации для оборудования, подверженного разным уровням вибрации.
- Доступно более 15 миллионов стандартных комбинаций исполнения. Также возможна разработка специальных вариантов путем изменения стандартных компонентов.
- Возможно быстрое изготовление образцов разъемов и адаптация сроков производства под требования проекта. Специалисты High Wood также предоставляют полную техническую поддержку при выборе разъемов и подготовке заказа.
High Wood имеет обширную сеть заказчиков из Азии, Европы, Северной и Южной Америкb и поддерживает долгосрочные партнерские отношения более чем с 200 компаниями по всему миру, включая Klemsan (Турция), CPE (Италия) и SUNGJIN (Южная Корея). Наша опытная команда исследований и разработок специализируется на решении практически любых инженерных задач, связанных с проектированием и производством электрических разъемов различного формата и стандартов. Мы точно подстраиваем спецификации разъемов под конкретные потребности заказчика, гарантируя высокое качество каждого изделия.
