Разъемы Micro D с шагом контактов 1.27 мм
Micro-D – это компактная версия разъемов D-Subminiature (D-Sub), разработанная специально для малогабаритной аппаратуры. Разъемы Micro D с шагом контактов 1.27 мм изготавливаются в соответствии с требованиями американского военного стандарта MIL-C-83513 (китайский аналог: GJB2446A) и имеют конструкцию с металлическим экранированием, аналогичную американским разъемам серии MDM. Конструкция данных разъемов включает гибкие витые контактные штыри, что повышает стабильность электрического соединения в условиях высокой плотности размещения контактов.

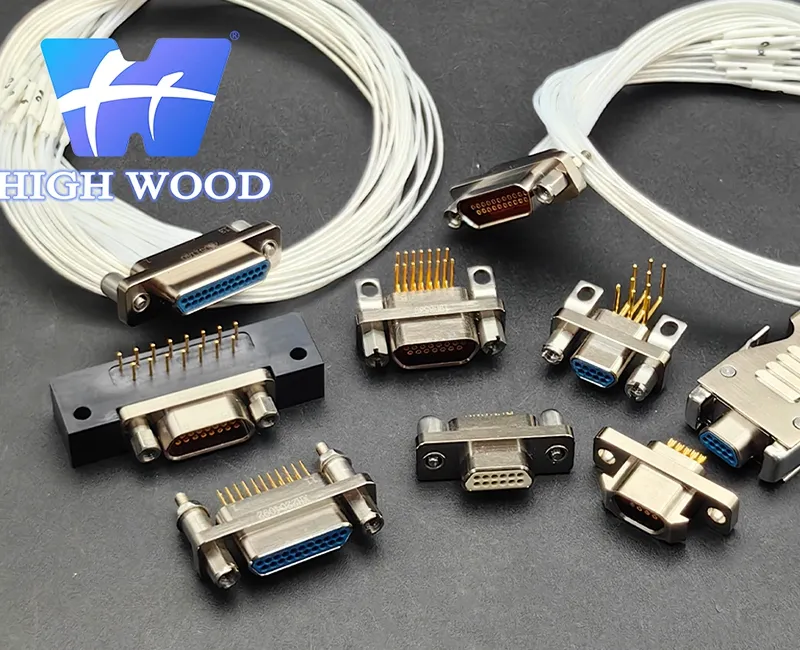

Доступны разъемы Micro D с набором от 9 до 144 контактов и различными вариантами соединений, включая типы «плата–плата», «плата–кабель» и «кабель–кабель». Компактная конструкция позволяет использовать разъемы в оборудовании с ограниченным монтажным пространством, а также в системах, предъявляющих повышенные требования к виброустойчивости. Выводы для монтажа на печатную плату (PCB Tail) могут быть адаптированы и изготовлены в соответствии с требованиями к установке.
| Допустимые температуры | От -55°C до +125°C |
| Рабочий ток | 3 А |
| Сопротивление контакта | ≤10 мОм |
| Сопротивление изоляции | Нормальные условия: ≥5000 МОм Воздействие влажного тепла: ≥100 МОм |
| Диэлектрическая прочность (DWV) | 800 В |
| Вибрация | 10–2000 Гц, 196 м/с² |
| Механический удар | 735 м/с² |
| Ресурс сочленения | 500 циклов |
| Утечка воздуха (при давлении 1 атм) | J30JM: 5×10⁻² Па·см³/с, J30JM1/J30JMD1: 1×10⁻³ Па·см³/с |
| Момент затяжки фиксирующего элемента | 9–100 контактов: 0,15–0,20 Н·м, 144 контакта: 0,20–0,30 Н·м |
| Испытание в соляном тумане | 96 часов |
