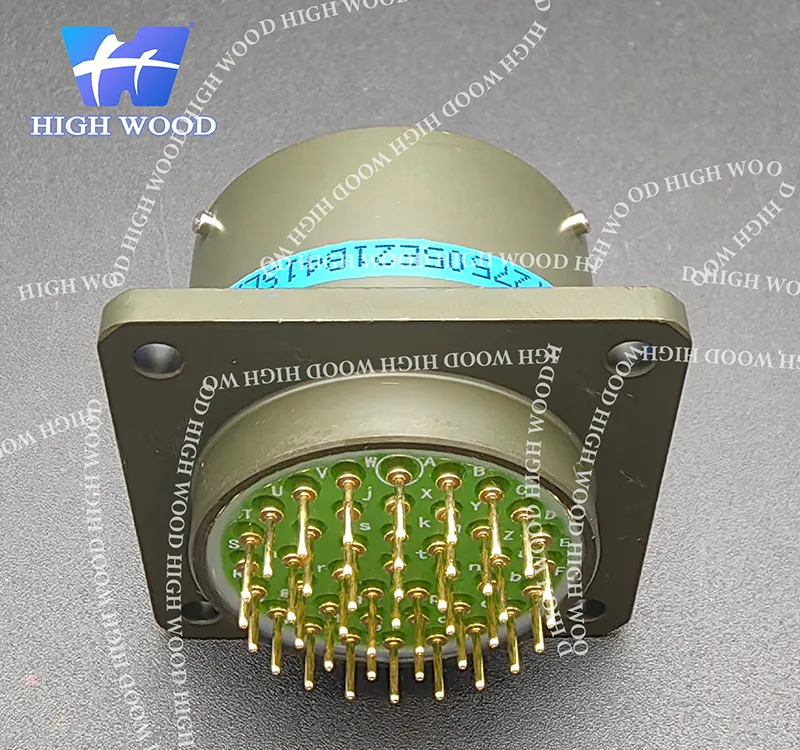

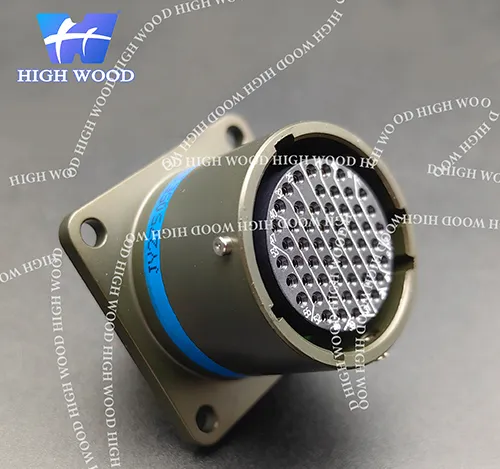

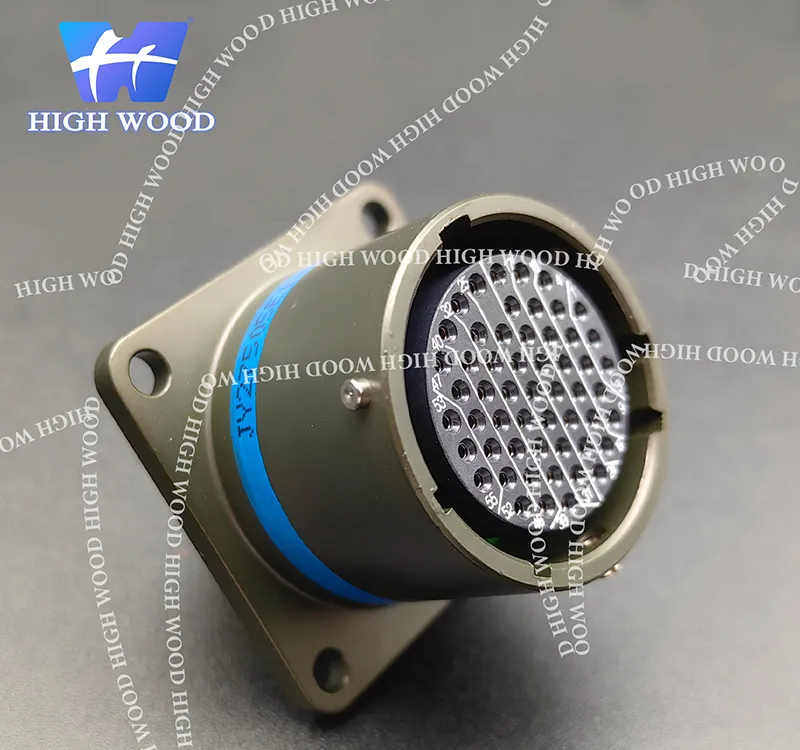

Цилиндрические разъемы стандарта MIL-DTL-38999 Series I с байонетным сочленением
Круглые разъемы MIL-DTL-38999 серии I используют байонетную систему фиксации для быстрого сочленения деталей друг с другом. Главное преимущество соединителей данного типа – это компактная конструкция с увеличенной плотностью контактов и эффективным экранированием от электромагнитных (EMI) и радиочастотных (RFI) помех, что позволяет использовать их для стабильной передачи сигналов и питания в тяжелых условиях эксплуатации. Кроме того, штыри разъема утоплены в корпус, что снижает риск их повреждения при перекосе соединения.
Доступно несколько типов цилиндрических разъемов стандарта MIL-DTL-38999 серии I с различными типами контактов, включая обжимные и паяные исполнения. Кроме того, доступно исполнение со съемными контактами, позволяющими легко проводить техническое обслуживание разъема. За совокупность всех характеристик разъем данного стандарта часто выбирается для производства военной, промышленной и аэрокосмической аппаратуры компактного формата.
| Условия эксплуатации | Допустимые температуры | Класс B: от −65°C до +175°C Классы C/E/F: от −65°C до +200°C |
| Испытание в соляном тумане | Класс B/E: 500 ч Класс F: 48 ч | |
| Испытание воздействием влаги | Относительная влажность 98% при температуре 40°C | |
| Электрические характеристики | Номинальный ток и сопротивление контакта | Размер 22D (Ø0,76 мм): 5 А, ≤12 мОм Размер 20 (Ø1,0 мм): 7,5 А, ≤5 мОм Размер 16 (Ø1,6 мм): 13 А, ≤2,5 мОм Размер 12 (Ø2,4 мм): 23 А, ≤1,5 мОм Размер 10 (Ø3,15 мм): 40 А, ≤1,0 мОм |
| Экранирование от электромагнитных помех (EMI) | 100 МГц – 1 ГГц: ≥85 дБ 1–10 ГГц: ≥50 дБ | |
| Диэлектрическая прочность (DWV) | 1300 В на уровне моря 800 В на высоте 21 000 м | |
| Сопротивление изоляции | Нормальные условия: ≥50 000 МОм Воздействие влажного тепла: ≥100 МОм | |
| Проводимость между корпусами (Shell-to-Shell) | Класс B: ≤2,5 мОм Класс F: ≤1,0 мОм Класс E: ≤5,0 мОм | |
| Механические характеристики | Материал корпуса | Алюминиевый сплав/нержавеющая сталь |
| Покрытие | Класс B: кадмиевое покрытие оливкового цвета Класс C: анодирование Класс E: пассивация Класс F: химический никель | |
| Изолятор | PBT (полибутилентерефталат)/термореактивный материал | |
| Уплотнения | Силиконовая резина | |
| Контакты | Медный сплав с золотым покрытием (обжимные/паяные/выводы под печатную плату) | |
| Ресурс сочленения | 500 циклов | |
| Вибрация | Синусоидальная вибрация: 10–2000 Гц, 294 м/с² Случайная вибрация: 100–1000 Гц, 1 g²/Гц | |
| Механический удар | 300 g, 3 мс |
- Байонетный механизм сочленения с системой защиты от саморазъединения, устойчивым к воздействию сильных вибраций.
- Компактная конструкция с высокой плотностью контактов и эффективным экранированием от электромагнитных (EMI) и радиочастотных (RFI) помех.
- Защита от неправильного совмещения автоматически предотвращает ошибочное соединение разъема при установке.
- Доступны обжимные, паяные, а также съемные контакты для упрощенного технического обслуживания.
- Разъемы данного типа совместимы с кожухами стандарта GJB1784A для создания экранированного подключения.
- Различные варианты монтажа, размеры корпусов и защитные покрытия позволяют адаптировать разъемы под различные системные требования.
- Степень защиты IP65 обеспечивает защиту от проникновения пыли и струй воды.
