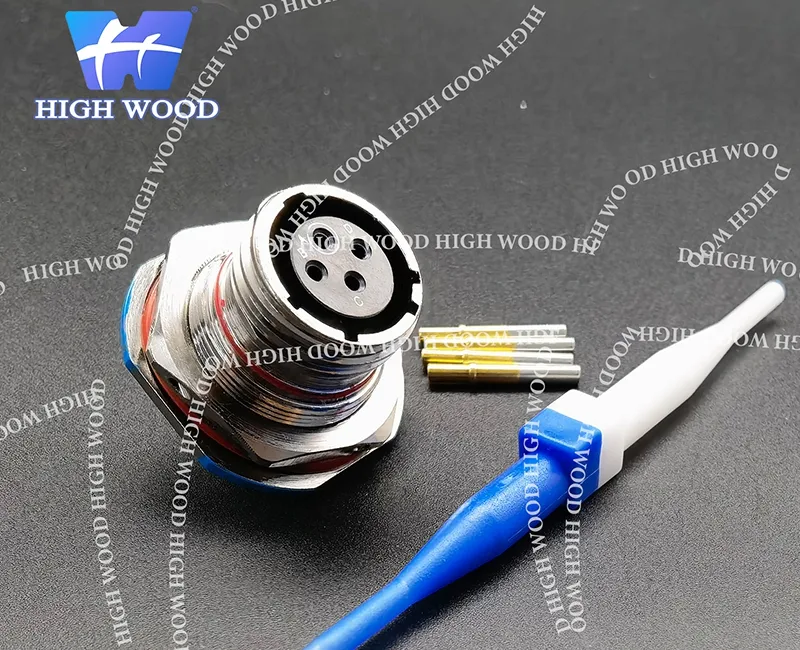

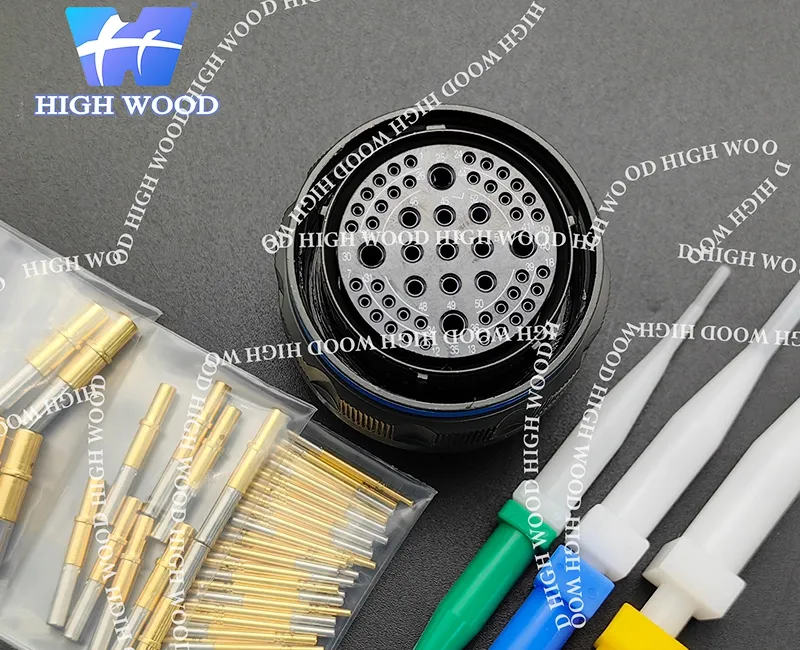

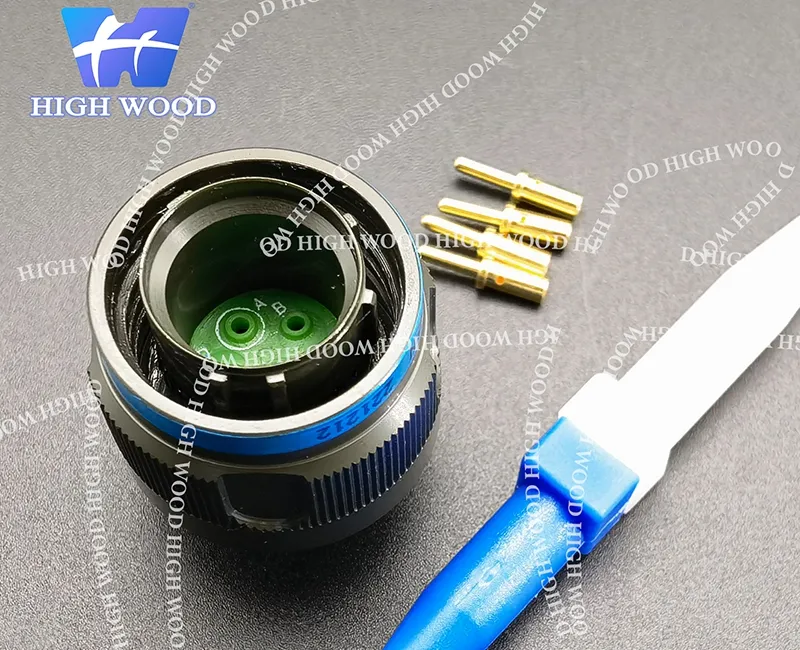

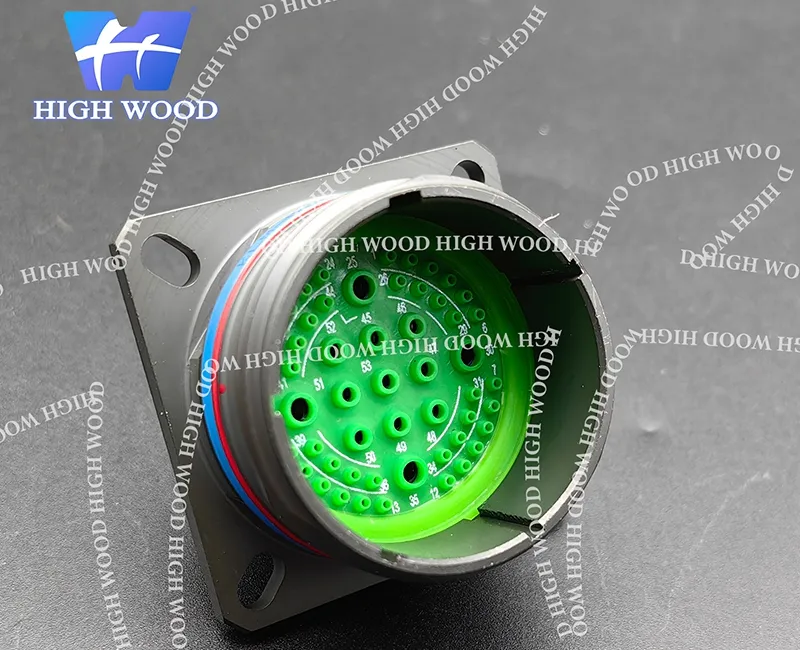

Цилиндрические разъемы стандарта MIL-DTL-38999 Series III с трехзаходной резьбой
Круглые разъемы MIL-DTL-38999 серии III с трехзаходной резьбовой системой сочленения – это один из наиболее распространенных стандартов при производстве кабельных систем аэрокосмической техники военного и гражданского класса. Разъемы данного типа предназначены для аппаратуры с особыми условиями эксплуатации, включая воздействие высоких температур, повышенной вибрации и влажности. Корпус разъема изготавливается из алюминиевого сплава, нержавеющей стали или композитов, с различными вариантами покрытий, что кратно увеличивает его надежность при работе под высокими температурами.
Дополнительно разъемы MIL-DTL-38999 оснащаются защитой от электромагнитных и радиочастотных помех (EMI/RFI) и герметизацией интерфейса, а также трехзаходной резьбой для предотвращения самоотвинчивания.
Технические параметры
| Электрические характеристики | Номинальный ток и сопротивление контакта | Размер 22D (Ø0,76 мм): 5 А, ≤12 мОм Размер 20 (Ø1,0 мм): 7,5 А, ≤5 мОм Размер 16 (Ø1,6 мм): 13 А, ≤2,5 мОм Размер 12 (Ø2,4 мм): 23 А, ≤1,5 мОм Размер 10 (Ø3,15 мм): 40 А, ≤1,0 мОм |
| Экранирование от электромагнитных помех (EMI) | 100 МГц – 1 ГГц: ≥85 дБ 1–10 ГГц: ≥90 дБ | |
| Диэлектрическая прочность (DWV) | Рабочие классы M, I, II, N: 1000–2300 В на уровне моря 600–1000 В на высоте 21 000 м | |
| Сопротивление изоляции | Нормальные условия: ≥5000 МОм при 500 В постоянного тока Воздействие влажного тепла: ≥100 МОм | |
| Проводимость между корпусами (Shell-to-Shell) | Класс W: ≤2,5 мОм Класс F: ≤1,0 мОм Класс K: ≤5,0 мОм | |
| Механические характеристики | Материал корпуса | Алюминиевый сплав, нержавеющая сталь, медный сплав, композит |
| Покрытие | Класс W/J: кадмиевое покрытие оливкового цвета Класс K: пассивация Классы F/M: химический никель | |
| Изолятор | Термореактивный материал | |
| Уплотнения | Силиконовая резина | |
| Контакты | Медный сплав с золотым покрытием | |
| Ресурс сочленения | Металлический корпус: 500 циклов Композитный корпус: ≥1500 циклов | |
| Вибрация | Синусоидальная: 60 g (с температурным циклированием/имитатором нагрузки, 36 ч) Случайная: 44,1 g RMS (при высокой температуре)/49,5 g RMS (при нормальной температуре) | |
| Механический удар | 300 g, 3 мс, полусинусоидальный импульс | |
| Усилие удержания | Размер 22D: 45 Н Размер 20: 67 Н Размер 16: 111 Н Размеры 12/10/8: 111 Н | |
| Условия эксплуатации | Допустимые температуры | Классы W/J: от -65°C до +175°C Классы M/K/F: от -65°C до +200°C |
| Испытание в соляном тумане | Класс F: 48 ч Класс W: 500 ч Класс K: 1000 ч Высокий класс защиты: 2000 ч (согласно стандарту MIL-DTL-38999) | |
| Испытание во влажном тепле | Относительная влажность 98% при 40°C, 10 циклов (в течение 24 часов) согласно стандарту MIL-DTL-38999K | |
| Рабочая высота | ≤30 480 м | |
| Устойчивость к жидкостям | Устойчив к различным видам топлива, охлаждающим жидкостям и растворителям |
Особенности серии
- Корпус разъема с трехзаходной резьбой может быть легко изменен. В частности можно подобрать материал, цвет, покрытие и другие параметры для соответствия разным климатическим и механическим условиям эксплуатации.
- Пятиключевая система позиционирования позволяет легко соединять разъем и предотвращает ошибочное смещение.
- Используется пятиключевая система позиционирования, обеспечивающая возможность слепого сочленения и предотвращающая ошибочное совмещение при установке.
- Трехзаходная резьба обеспечивает быстрое и надежное сочленение, предотвращая самопроизвольное ослабление крепления разъема.
- Керамические вставки дополнительно улучшают точность позиционирования контактов при сочленении.
High Wood имеет обширную сеть заказчиков из Азии, Европы, Северной и Южной Америкb и поддерживает долгосрочные партнерские отношения более чем с 200 компаниями по всему миру, включая Klemsan (Турция), CPE (Италия) и SUNGJIN (Южная Корея). Наша опытная команда исследований и разработок специализируется на решении практически любых инженерных задач, связанных с проектированием и производством электрических разъемов различного формата и стандартов. Мы точно подстраиваем спецификации разъемов под конкретные потребности заказчика, гарантируя высокое качество каждого изделия.
